3D打印服務-概念汽車手板模型項目分析

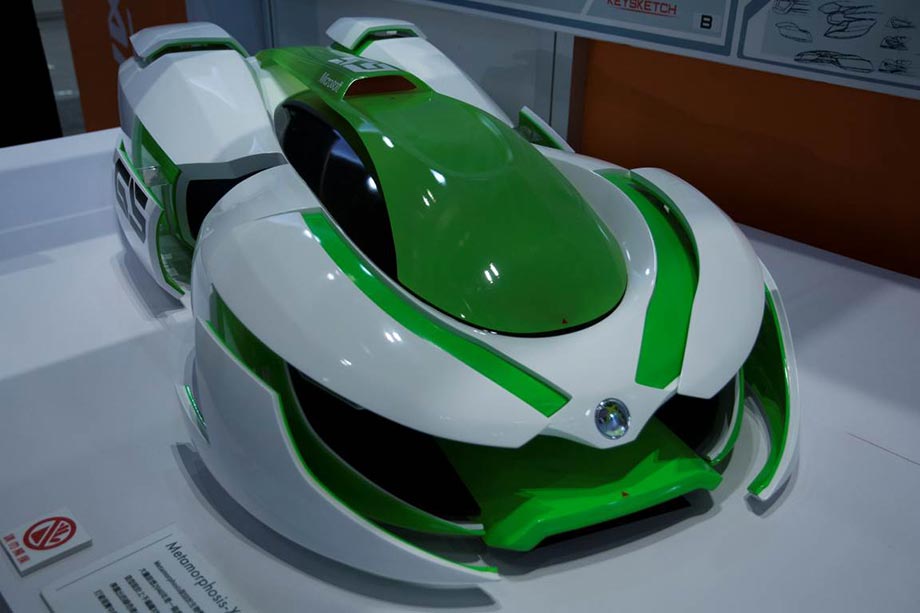

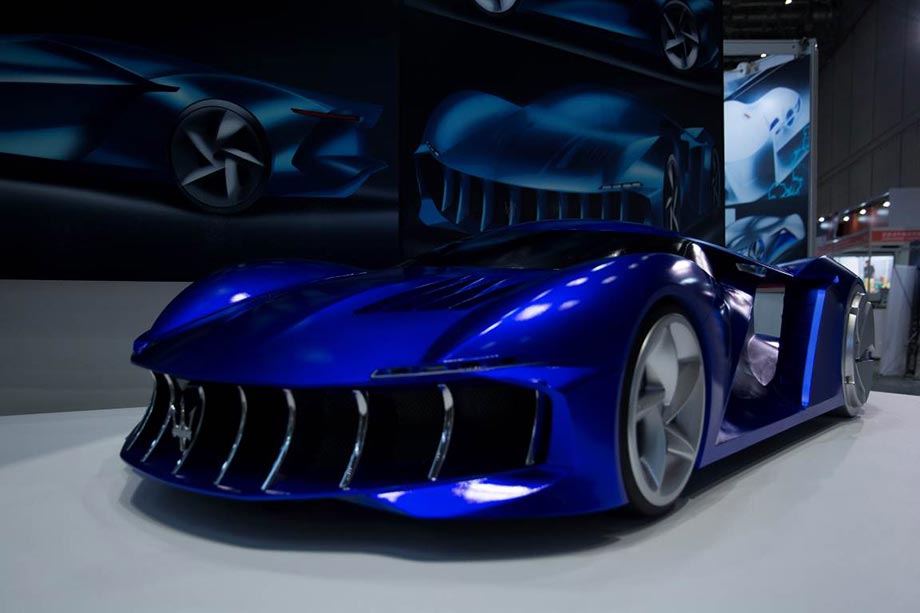

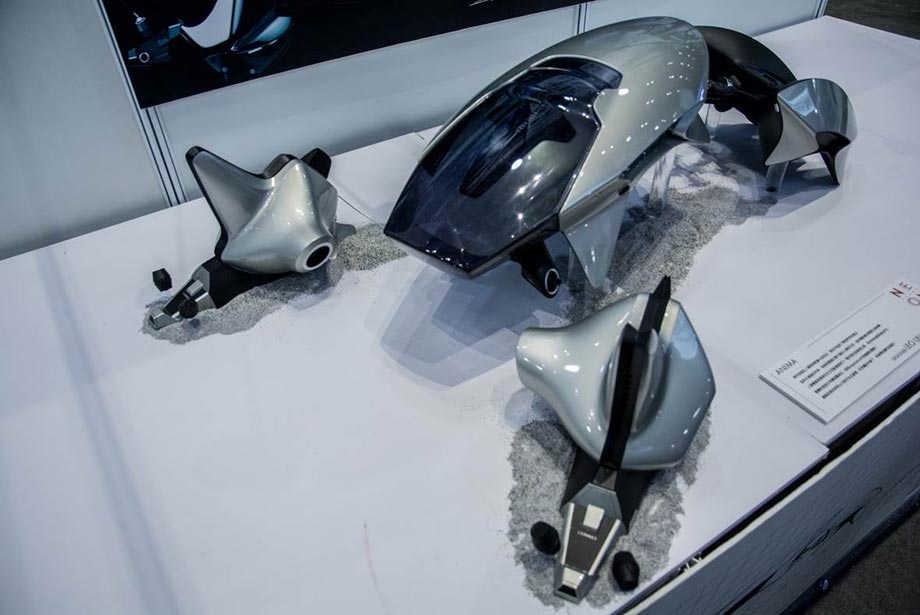

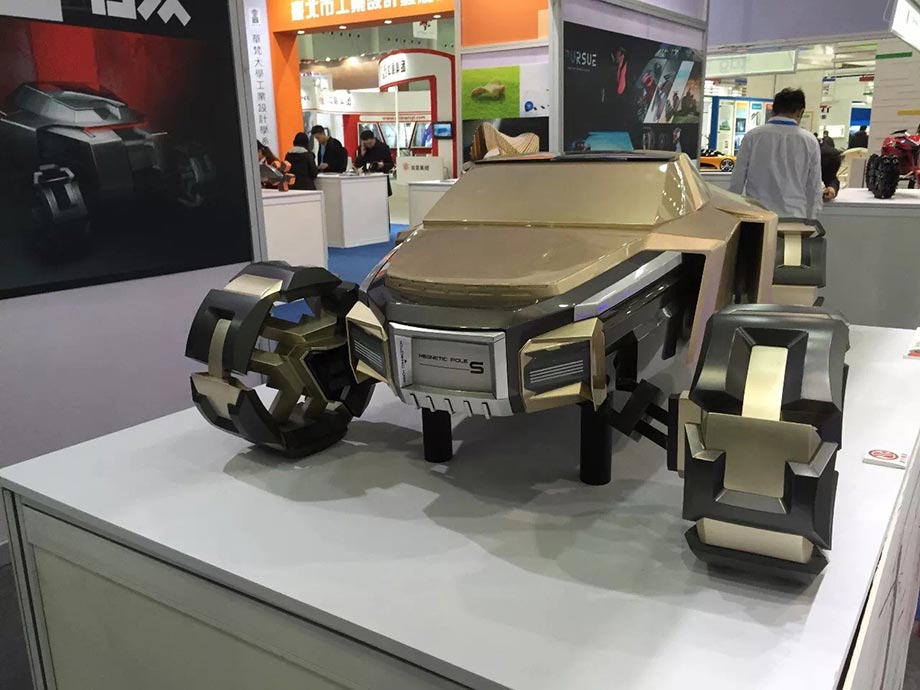

展示中的汽車車模

模型名稱：概念跑車模型
模型比例：1.2m
制作材料 ：普通類ABS
制作工藝：3D打印SLA激光固化工藝
推薦機型：SLA600
最小精度：0.01mm
交工周期：10天
用戶需求：尺寸精準，線條凸顯流暢，整體效果佳

項目背景：

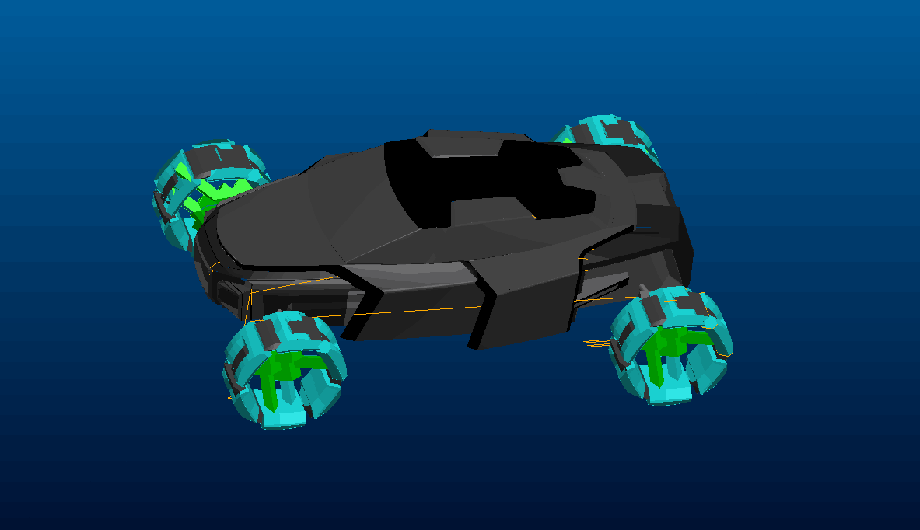

臺灣華梵大學工業設計學系交通工具設計組是一群通過層層考驗與訓練，對汽車設計充滿熱情的學生設計團隊，此次學生委托威斯坦為其制作精確的概念跑車模型，以便其帶去參展。這是一輛為通往西域做生意的人設計的商務越野車，車造型以國學文化為主軸，以國學古代建筑特有的斗拱結構為理念，運用其連鎖、交錯、列的結構為基礎，以此視覺效果傳達國學傳統藝術共同的協和感。（下圖為學生發來的設計圖紙）

加工挑戰：

1、車模體積較大（1.2M），需要進行拆件；
2、后處理打磨噴漆繁瑣，對工人打磨與噴涂技術要求高；
3、組裝繁瑣，對工人手工粘合能力要求高。

解決方案

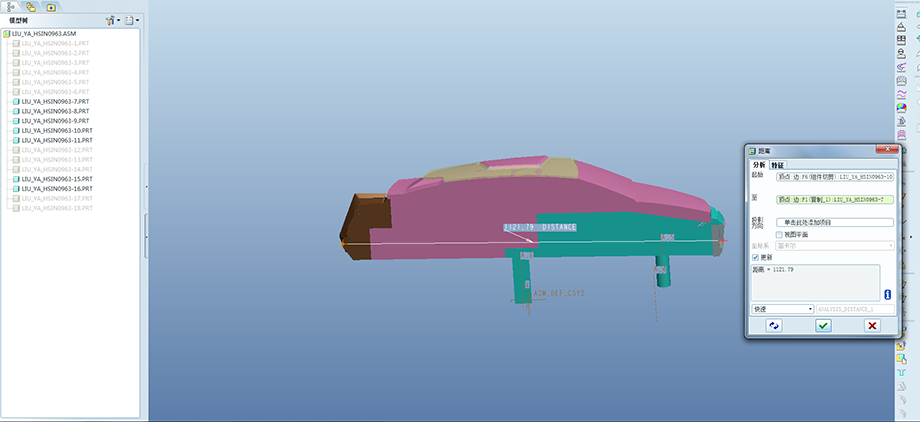

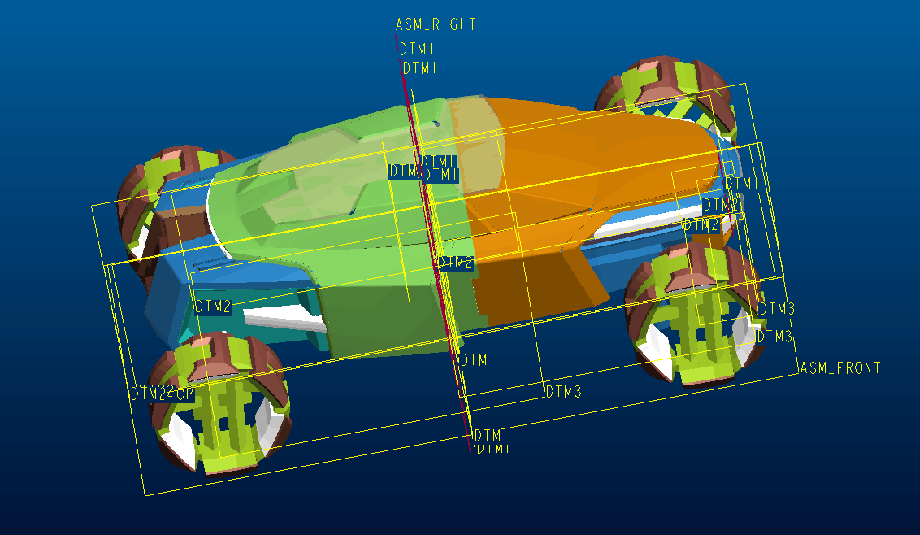

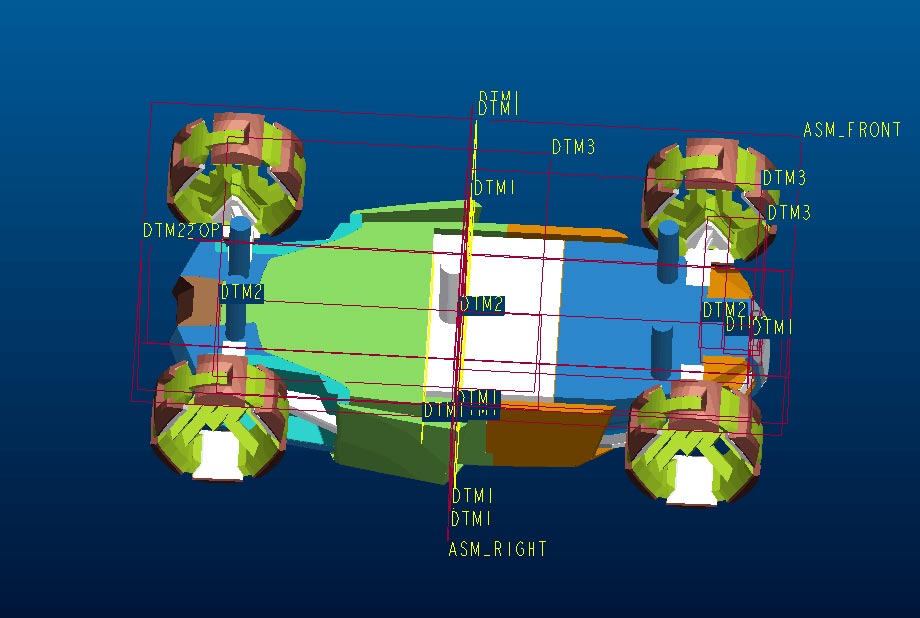

1、由于車模體積較大，根據打印機最大打印尺寸600mm*600mm*400mm，整個車模被我們拆分成8個3D打印部件，通過軟件的幫助，我們整體優化圖紙的裝配并檢驗圖紙可行性。下面圖片是我們通過軟件分析后拆分出來的８個3D打印部件，8個部分已用不同顏色進行標注。第四張圖片是拆分完后我們再次檢查剖面圖以確保車模的每個組成部件都必須達到高度匹配。

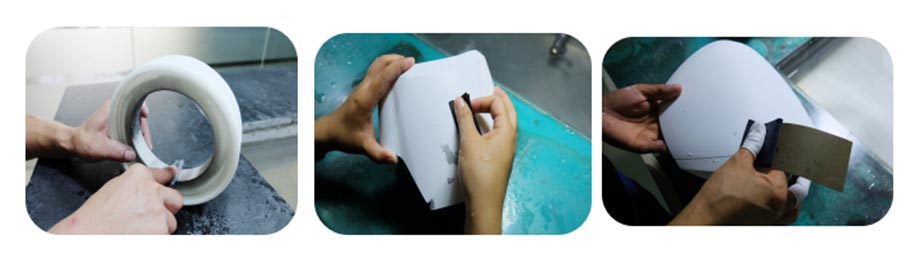

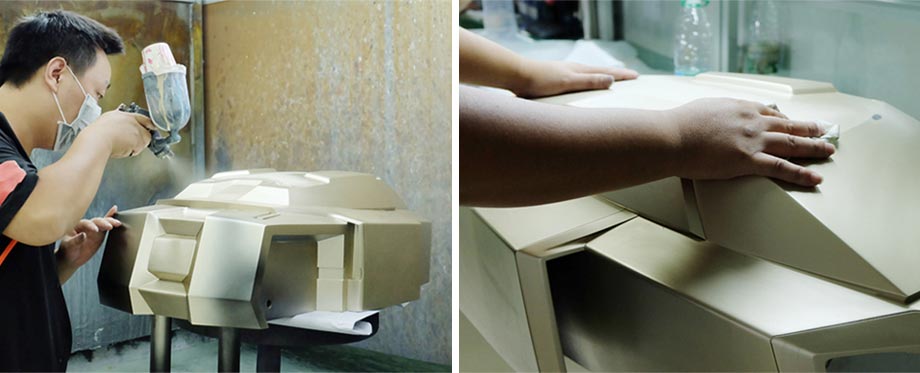

噴漆之后對產品再次進行拋光打磨達到噴漆效果最佳

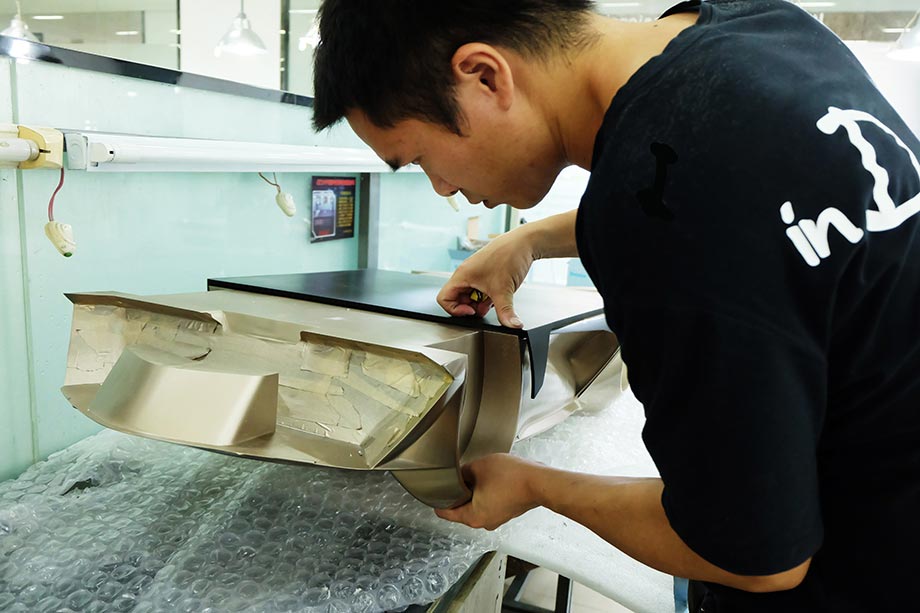

3、這個項目對我們最大的挑戰就是最后的組裝環節，拆件打印是需要粘合的。我們通過膠水粘合、梅花丁等常規組裝方式進行組裝，同時為了讓車模整體效果達到最佳，我們采用泡沫膠填充方式進行車體內部填充，不僅讓車模達到輕量化效果，同時其良好的拉伸延展性也使得車模整體效果看起來更為飽滿，線條更為立體流暢。

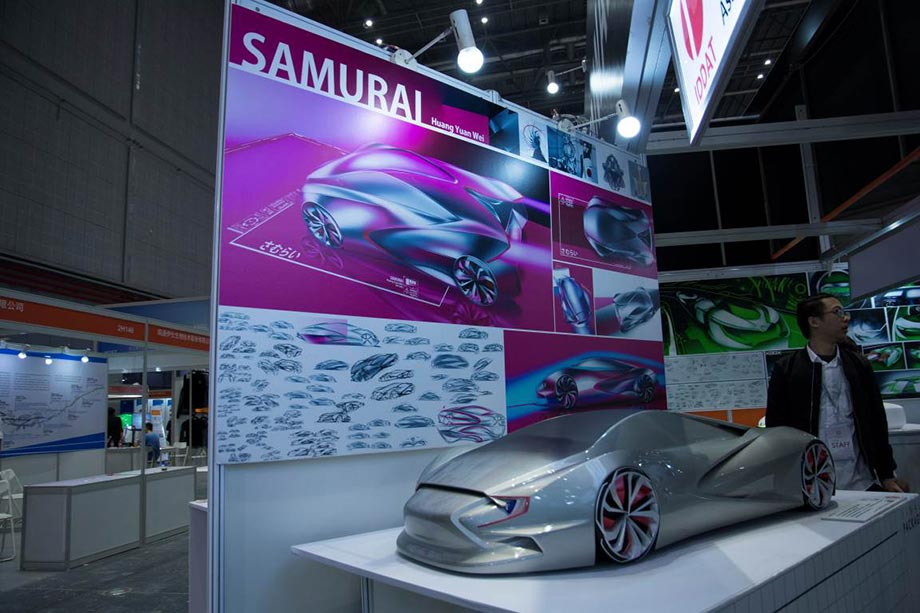

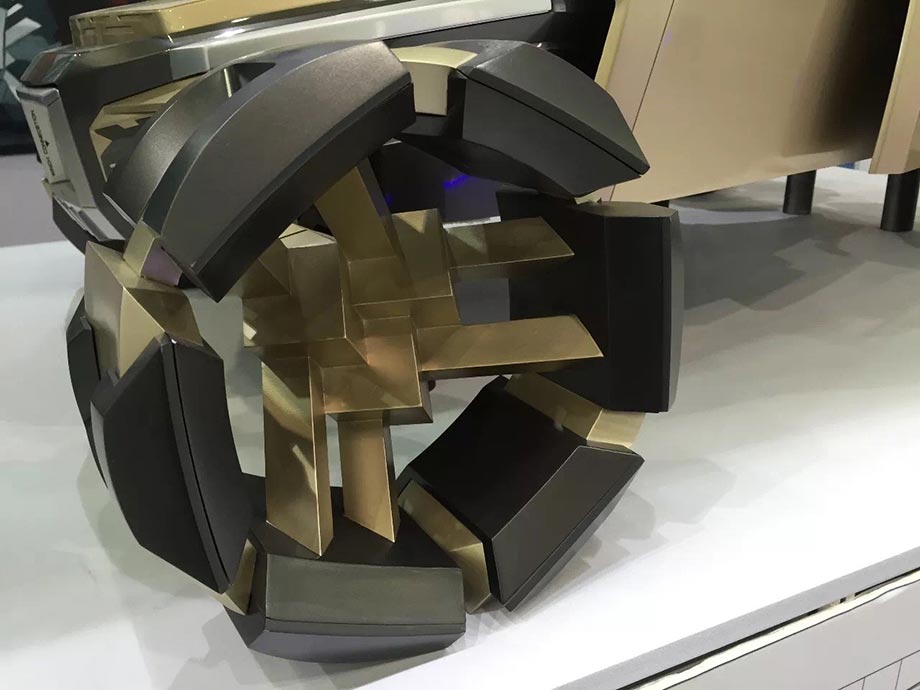

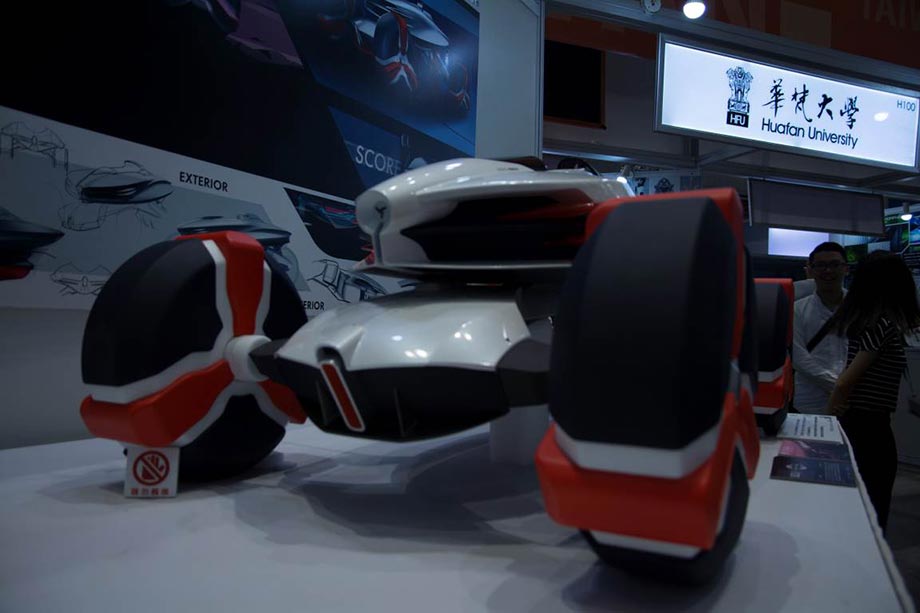

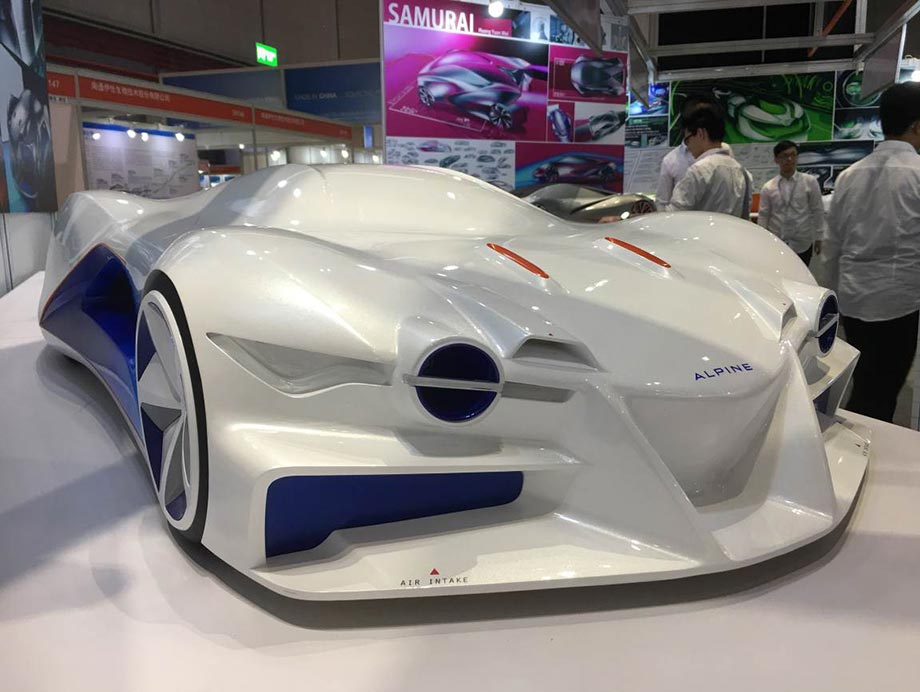

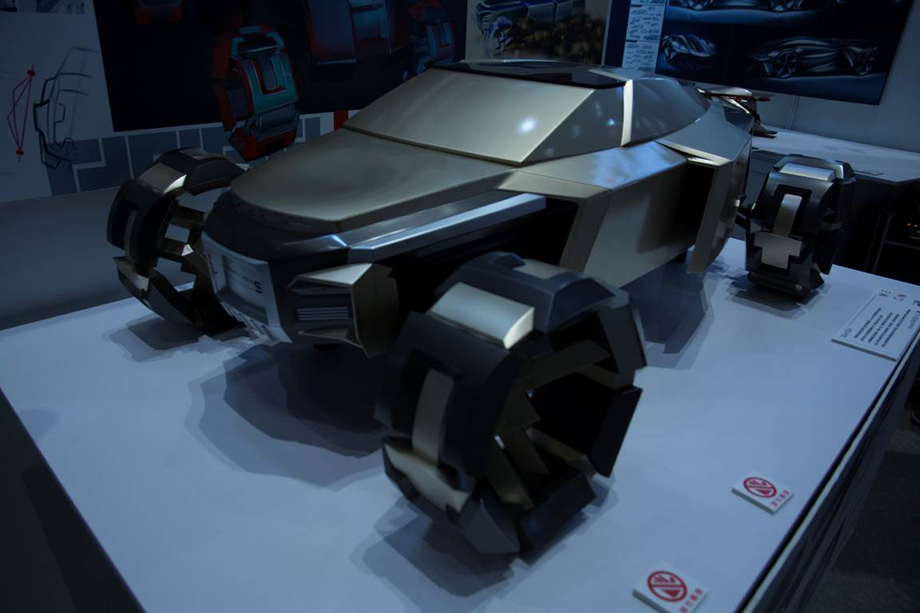

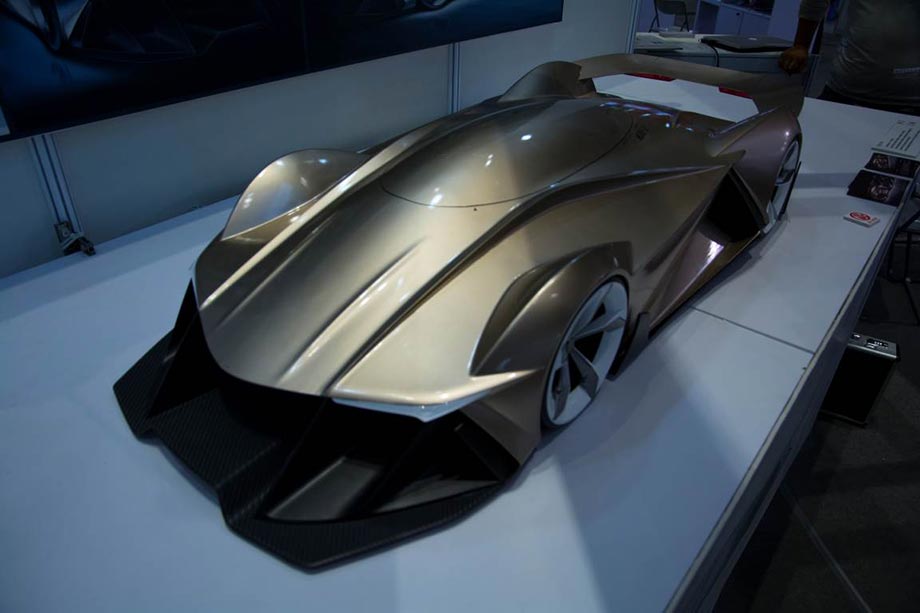

成品展示：
